Маршрутизатор с ЧПУ Интеллектуальные 4 оси TB6560 Степпер-драйвер с ЖК-дисплеем, панель управления и алюминиевая коробка

Описание:

  1. Новейший драйвер Степпер 3rd поколения TB6560 был обновлен доИнтеллектуальный, профессиональныйИПромышленного уровняПривода установленныеДоработкиПечатной платы,ВложенияИнтеллектуальныйПамятиЧип(Профессиональная версия) и модернизация внешних ручных инструментов управления (панель управления и панель дисплея).
  2. На самом деле, 3rd поколение TB6560 Степпер драйверы имеют два типа версий, один из нихСтандартная версияИ еще одно-этоПрофессиональная версия. Сравните со стандартной версией, профессиональная версия в основном имеет еще две функции, чем стандартная версия, один является"Функция компьютера G-code", И другой-это «Ручная функция Программирование". За исключением этих двух функций, эти два типа версий не имеют других различий.
  3. Во-первых, оба из этих двух типов версий обновили свои платы pcb, перепланировка платы будет избегать TB6560 Чип на плате легко взорваться как предыдущей версии.
  4. С встроенным интеллектуальным чипом памяти, профессиональная версия этого 33-го поколения 4 оси TB6560 Степпер драйвер может легко записать G-код бега на ЧПУ программного обеспечения(Например. Mach3, EMC2, KCAM4 и др.) От компьютера, а потомRerun записанный G-кодСделать шаговый мотор работы без компьютера можно больше.
  5. Кроме того, Модернизированный внешний ручной инструмент управления (дисплей панели и панель управления) на профессиональной версии можно не только использовать для ручного управления шаговым мотором, но также вручную программируйте G-код. ВсеЗапрограммированный G-код вручнуюБудет также записан в Встроенный интеллектуальный чип памяти, И затем мы также можем легко запустить записанный G-код для управления шаговым мотором. Учитывая, что функции записи компьютера G-code достаточно для всех трех осей, работающих без компьютера, для того, чтобы избежать повторных функций, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому три оси не могут быть вручную запрограммированы одновременно. Эта функция широко используется на работе, которая просто нуждается в одной оси, такой как машина RBI, конвейер и т. д.
  6. В последнее время оба типа версий принимают полностью прилагаемыйОптический изоляцииИБиполярный постоянный-действующий измельчительЧтобы гарантировать работу при низких шумах и вибрациях, и избегать ползти на низкой скорости. Он очень подходит для вождения 2-фазного и 4-фазного гибридного шагового двигателя.
  7. Короче говоря, качества и функции нового 3-го поколения advanced 4 Axis TB6560 Степпер-драйвер революционны из предыдущей версии. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различные пользователи на ЧПУ DIY.
  8. Товар, который вы смотрите, это стандартная версия 4 оси (tb3cd-s (box)Если вам нужны другие версии, пожалуйста, не стесняйтесь связаться с нами.

Особенности:

  1. Высокая производительность, экономичная.
  2. АвтоматическаяСнижение простоя тока.
  3. Для ручного управления шаговым мотором, оба стандарта и профессиональные водители оснащены панелью дисплея и панелью управления.
  4. Автоматически идентифицировать как компьютер, так и панель управления, функции компьютера и блока управления можно переключать интеллигентно для друг друга без каких-либо помех.
  5. Дисплейная панель может в режиме реального времени отслеживать бегущий путь G-код на компьютере или вход панель управления, И затем полностью и одновременно отображают изменение каждого Axis (x, y, z axis и т. д.) значения на его экране.
  6. И стандартная версия, и профессиональная версия совместимы с Mach2, Mach3 (по умолчанию), linux с ЧПУ (EMC2), KCAM4 с ЧПУ по и др.Кроме того, профессиональная версия также может автоматически отслеживать путь, проходящий путь G-код от программного обеспечения с ЧПУ (например Mach3, EMC2, KCAM4 и т. д.) компьютера и записи G-кода в чип памяти; легко неоднократно запускать G-код для управления шаговыми двигателями без компьютера.
  7. Профессиональная версия также поддерживает ручное программирование через блок управления, при вводе требуемых значений по одной оси и записывайте их в микросхеме памяти водителя, И затем запустить эти записанные значения, чтобы водить ось, чтобы сделать линейное движение, широко используемое на RBI машина, транспортер и тд.
  8. Автоматическая установка инструмента-настройкиНа x, y, z axis через блок управления, без поддержки компьютера.
  9. Совместим со всеми моторами с0.5A-3.5A(Пиковый) Номинальный ток, четыре типа регулировки выходного тока могут быть установлены на борту водителя.
  10. 1, 2, 8, 16 регулируемых микроступеней управления, двигатели работают более точно и плавно.
  11. Перегрузка, перегрузка, перенапряжение, защита от перегрева, чтобы избежать повреждения компьютера и устройств.
  12. Полностью прилагаемая Оптическая изоляция и биполярный постоянный-Текущий измельчитель для обеспечения моторных двигателей при низких шумах и вибрациях, и избегать моторов ползет с низкой скоростью.
  13. С одним выходным портом 10-10 В pwm для регулировки скорости и одним реле управления реле.
  14. 5 типов управления входами в ручном интерфейсе управления, в комплектЛимит, estop, midpoint-Настройка, резак-preset/Tool-НастройкаИ т. д ..
  15. Охлаждение алюминия и высокой интенсивности ПВХ коробка дизайнДля охлаждения и защиты платы водителя от повреждения грязи, пыли или других жидкостей.

Электрические свойства (температура окружающей среды-25 C градусов):

Вход питания

12-36 В dc блок питания

Выход ток

3а (пиковая 3.5а)

Ориентированный подход

Биполярный постоянный-Текущий выходной привод PWM.

Двигатель

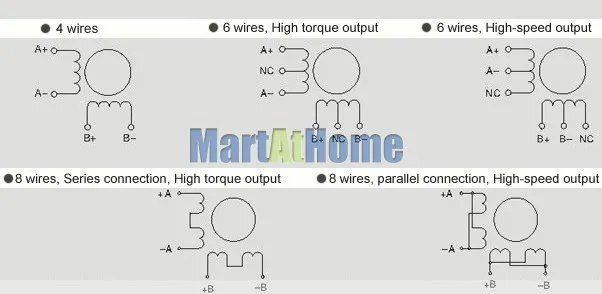

42, 57, 86 Степпер мотор S, Два фазы-4 фазы (4-провод, 6 провода и 8 проводов шаговый мотор)

Вес

Около 1.00 кг

Сегменты устанавливают таблицу:

Ток

SW6

DW5

Буфер

SW4

SW3

Sub

SW2

SW1

100%

На

На

25%

На

На

1

На

На

75%

На

Off

50%

На

Off

2

На

Off

50%

Off

На

75%

Off

На

8

Off

Off

25%

Off

Off

100%

Off

Off

16

Off

На

Сигнал сигнала и сроки:

sm606-figure2

Функции интерфейса выходного сигнала:

sm606-figure3

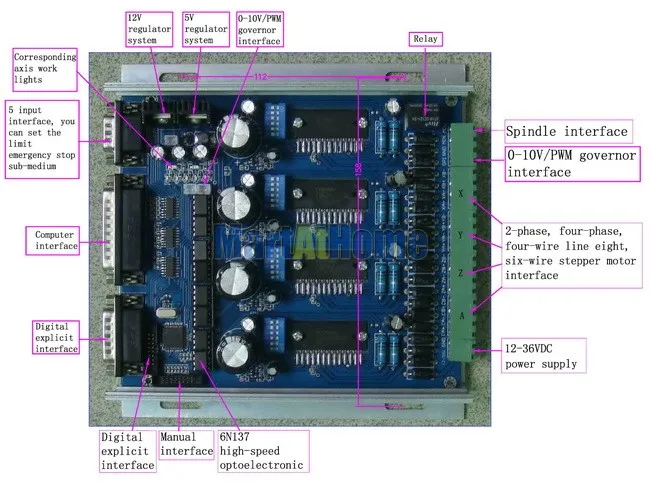

Инструкции и спецификации pcb:

sm606-figure4

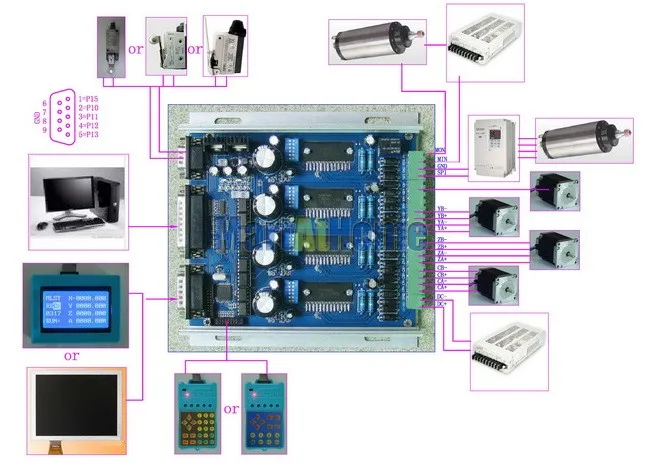

Схема подключения для ссылки:

sm606-figure5

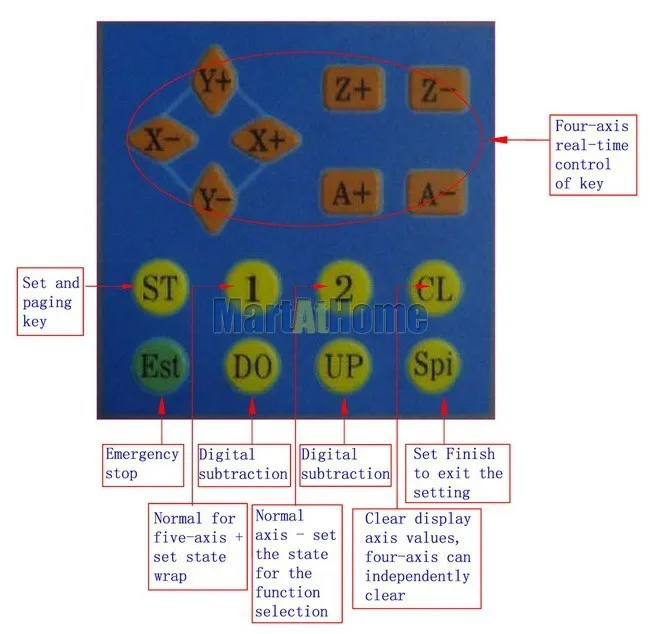

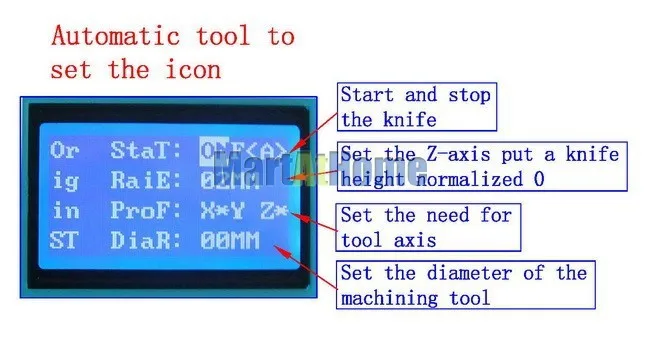

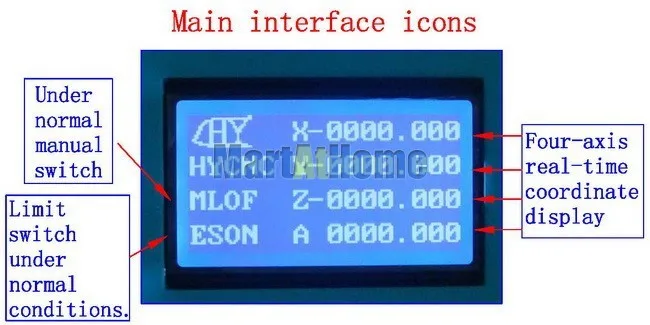

Инструкция по эксплуатации:

sm606-figure6sm606-figure7sm606-figure8

Применения:

  1. Для обработки различных форм формы.
  2. Для консультаций, таких как марка, Наличная форма, значок, табличка, щитки, дверная пластина, МЕБЕЛЬНОЕ украшение и т. д.
  3. Для резьбового портрета, пейзажей, почерка, запечатывания и т. д.
  4. Подходит для любого малого и среднего автоматического оборудования с ЧПУ контроллером, таким, как x-y-z таблицы, маркировка машин, лазерных резцов, гравировальных машин и устройств для отбора.

Вышивка Крестом Пакет включено:

  1 х 3 поколения 4 оси TB6560 шаговый драйвер с алюминиевой коробкой (стандартная версия)

1 х Встроенный блок управления (стандартная версия)

1 х встроенный дисплей панели (универсальный)

1 х LPT параллельный кабель

1 х CD драйвера
